Sığınak beton dökümü, normal katlara göre daha kalın perde ve döşemelere sahip korunma hacimlerinin betonlanmasıdır ve en önemli kuralı betonun kesintisiz, soğuk derz bırakmadan ve iyi sıkıştırılarak dökülmesidir. Sığınaklar çoğunlukla bodrum katlarda yer aldığı için beton, genellikle bomlu pompa yerine yer pompası ile boru hattından basılır. Eleman boyutları, beton sınıfı ve donatı detayları ise yürürlükteki sığınak yönetmeliği esas alınarak statik projede belirlenir.
Sığınak betonunu farklı kılan nedir?
Sığınaklar, olağanüstü durumlarda insanların korunması amacıyla tasarlanan hacimlerdir. Bu nedenle tasarımda normal bir bodrum katına göre daha kalın perde duvarlar, kalın tavan döşemeleri ve yoğun donatı görülür. Teknik ayrıntılar (kalınlıklar, açıklık detayları, kapı ve havalandırma elemanları) ilgili yönetmelik ve proje şartnamesi ile tanımlanır; uygulamada her zaman onaylı projeye uyulmalıdır.
Döküm açısından bu durum şu sonuçları doğurur:
- Hacim büyüktür: Aynı alan için daha fazla metreküp beton gerekir, döküm süresi uzar.
- Donatı sıktır: Betonun donatı arasından geçip kalıbı tam doldurması zorlaşır.
- Hidratasyon ısısı yüksektir: Kalın kesitlerde çimentonun ürettiği ısı içeride birikir; iç ile yüzey arasındaki sıcaklık farkı çatlak riskini artırabilir.
- Süreklilik kritiktir: Elemanın bütün halinde çalışması beklendiği için planlanmamış derzlerden kaçınılmalıdır.
Soğuk derz nedir, nasıl önlenir?
Soğuk derz, önceden dökülen beton priz almaya başladıktan sonra üzerine yeni beton dökülmesiyle oluşan zayıf birleşim yüzeyidir. Bu yüzeyde aderans azalır, su geçirimsizlik zayıflar ve elemanın bütünlüğü bozulur. Sığınak gibi bütünlük beklenen yapılarda soğuk derz istenmeyen bir durumdur.
Soğuk derzi önlemenin yolları:
- Beton tedarikini garanti altına alın. Santralle mikser aralığını önceden konuşun; döküm ortasında beton bitmesi en yaygın soğuk derz nedenidir. Miktarı beton metreküp hesabı ile doğru belirleyin.
- Döküm hızını kalınlığa göre ayarlayın. Tabakalar, alttaki tabaka henüz plastikken üstü dökülecek hızda ilerlemelidir.
- Gerekirse priz geciktirici kullanın. Uzun sürecek dökümlerde veya sıcak havada santral, priz süresini uzatan katkıyla beton hazırlayabilir.
- Planlı iş derzlerini projede belirleyin. Bölünmesi kaçınılmaz olan dökümlerde derz yerini ve detayını proje müellifi belirlemelidir.
- Yedek ekipman bulundurun. Vibratör, hortum ve kelepçe gibi parçaların yedeği, küçük bir arızanın dökümü durdurmasını engeller.
Kalın perdelerde tabakalı döküm ve vibrasyon
Kalın ve yüksek perdelerde beton tek seferde kalıbın tepesinden boşaltılmaz. Genel uygulama şöyledir:
| Adım | Uygulama | Amaç |
|---|---|---|
| Tabaka kalınlığı | Genellikle 30–50 cm’lik katmanlar | Vibratörün tüm kesite etki etmesi |
| Düşme yüksekliği | Hortum kalıp içine indirilerek kısa tutulur | Ayrışmayı (segregasyon) önlemek |
| Vibratör kullanımı | Şişe düşey daldırılır, bir alt tabakaya birkaç cm girer | Tabakaları birbirine bağlamak |
| Vibrasyon süresi | Yüzeyde hava kabarcığı çıkışı azalana kadar | Boşluk ve petek oluşumunu önlemek |
| Döküm sırası | Perdenin bir ucundan diğerine dengeli | Kalıba dengesiz yük binmemesi |
Aşırı vibrasyon da sorun yaratır; betonun ayrışmasına ve yüzeyde şerbet toplanmasına yol açar. Genel döküm kurallarını beton dökülürken dikkat edilmesi gerekenler yazımızda ele aldık.
Kalın kesitte ısı ve su geçirimsizlik
Sığınak perde ve döşemeleri hem kalın hem de çoğunlukla toprakla temas halindedir. Bu iki durum döküm planına iki ayrı başlık ekler:
- Hidratasyon ısısının yönetimi: Kalın kesitte çimentonun ürettiği ısı içeride kalırken yüzey daha hızlı soğur. Sıcaklık farkı büyüdüğünde yüzeyde çatlaklar oluşabilir. Bu nedenle sıcak havada taze beton sıcaklığı düşük tutulur, soğuk havada ise yüzey örtülerek ani soğuma engellenir. Bazı projelerde düşük hidratasyon ısılı çimento veya mineral katkılı karışımlar tercih edilir.
- Su geçirimsizlik: Toprak altındaki perdelerde nemin ve suyun içeri sızmaması önemlidir. İyi sıkıştırılmış, ayrışmamış ve soğuk derz içermeyen beton bunun temelidir. Projede öngörülmüşse su yalıtımı, su tutucu bant ve geçirimsizlik katkısı gibi ek önlemler de uygulanır.
- Kalıp sökme zamanı: Kalın elemanlar içten uzun süre sıcak kaldığı için kalıplar erken sökülüp yüzey soğuk havaya açılmamalıdır.
Bu konulardaki özel şartlar her zaman projenin teknik şartnamesinde yer alır ve santralle paylaşılmalıdır. Santral, karışımı hem pompalanabilirlik hem de kalın kesit davranışı açısından tasarlayabilmesi için elemanın kalınlığını, döküm süresini ve betonun sabit pompa ile basılacağını önceden bilmelidir. Döküm sırasında alınan numuneler de diğer elemanlarda olduğu gibi kayıt altına alınmalıdır.
Kalıp ve donatı kontrolü
Kalın kesitlerde taze betonun kalıba uyguladığı yanal basınç yüksektir. Döküm öncesinde:
- Kalıp bağlantıları, gergi çubukları ve payandalar kontrol edilmelidir.
- Pas payı takozlarının yeterli ve sağlam olduğundan emin olunmalıdır.
- Kapı, havalandırma ve tesisat geçişleri için bırakılacak boşluklar ve gömülü parçalar yerinde olmalıdır.
- Kalıp içi temizlenmeli, tel ve tahta parçaları alınmalıdır.
Ayrıntılı liste için döküm öncesi şantiye hazırlık kontrol listesine göz atabilirsiniz.

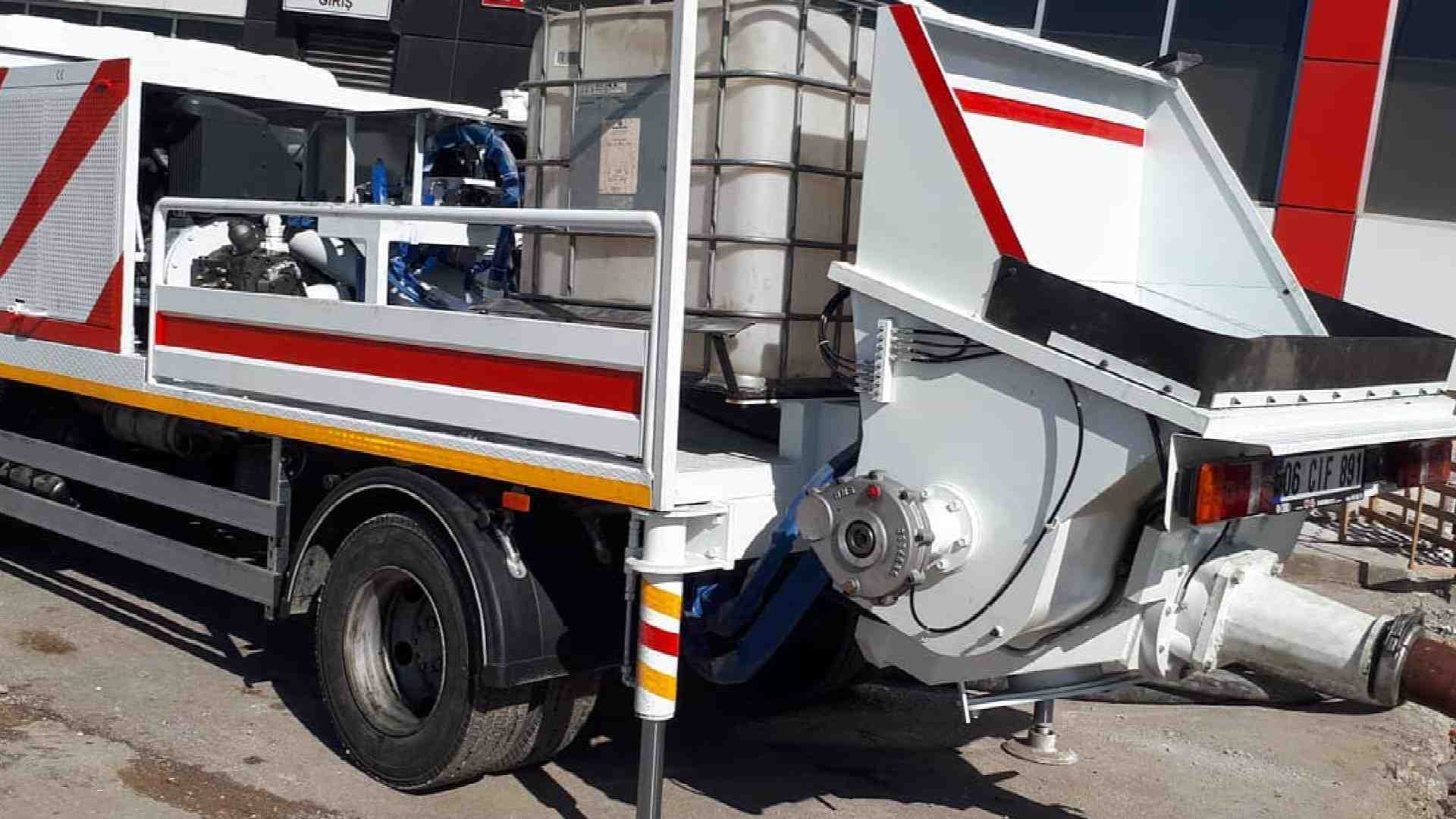

Sığınak dökümünde sabit pompanın rolü
Sığınaklar çoğunlukla binanın en alt katında, üstü döşemeyle kapalı ya da çevresi diğer yapı elemanlarıyla sarılı alanlarda yer alır. Bomlu pompanın erişemediği bu noktalarda sabit pompa şu kolaylıkları sağlar:
- Boru hattı rampadan, pencere boşluğundan veya döşeme açıklığından içeri alınarak perdenin dibine kadar uzatılabilir.
- Son hortum kalıp içine indirilerek düşme yüksekliği kısaltılır.
- Debi, döküm ekibinin vibrasyon temposuna göre operatör tarafından ayarlanabilir.
Kapalı alanda hat planlaması hakkında daha fazla bilgi için otopark ve kapalı alanlarda beton dökümü rehberimize bakabilirsiniz.
Döküm sonrası kür
Kalın sığınak elemanlarında kür, hem yüzey çatlaklarını hem de iç ve dış sıcaklık farkını kontrol etmek için önemlidir. Yüzeyler nemli tutulmalı, kalıplar erken sökülmemeli ve soğuk havada yüzeyin hızla soğuması engellenmelidir. Yöntemler için beton kürü nedir, nasıl yapılır yazımızı inceleyebilirsiniz; soğuk mevsimde ek olarak donmaya karşı koruma önlemleri alınmalıdır.
2002’den bu yana Ankara ve çevre illerde sığınak ve bodrum dökümlerinde operatörlü sabit pompa hizmeti veriyoruz. Projenizi konuşmak için iletişim sayfamızdan bize ulaşabilirsiniz.
